실리콘에 불순물을 넣으면 마법이 일어난다 — N형과 P형 반도체가 만든 1조 달러 산업의 비밀

안녕하세요. 오늘은 반도체 분야의 가장 기본이 되는 개념, N형 반도체와 P형 반도체에 대해 알아볼게요.

반도체라는 단어는 매일 뉴스에 등장하지만, 정작 "왜 실리콘에 불순물을 넣는 거야?"라는 질문에 명쾌하게 답할 수 있는 투자자는 많지 않아요. 그런데 이 질문의 답을 이해하는 순간, 삼성전자의 평택 P5 팹 120조 원 투자가 왜 필요한지, SK하이닉스의 HBM(고대역폭메모리) 슈퍼사이클이 어디서 시작되는지가 한눈에 보이기 시작해요.

2026년 글로벌 반도체 시장은 약 $9,750억 (약 1,365조 원) 규모로 전년 대비 25% 이상 성장이 전망되고 있어요. 이 거대한 시장의 모든 칩 — AI 가속기든, 스마트폰 AP든, 자동차 MCU든 — 의 작동 원리는 결국 N형과 P형 반도체의 만남에서 시작돼요. 오늘 이 기초를 확실히 잡아두면, 앞으로 어떤 반도체 기술을 만나도 뼈대가 흔들리지 않을 거예요.

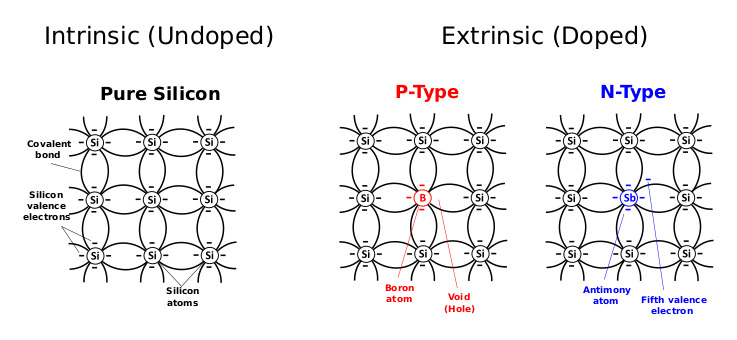

이 도식에서 핵심은, 순수한 실리콘 결정에 다른 원소를 아주 소량 넣는 것만으로 전기적 성질이 완전히 달라진다는 점이에요. 이게 바로 반도체 산업의 출발점이에요.

---

1. 핵심 개념 — 무엇인가요

한 줄 정의

N형 반도체는 실리콘에 전자가 남아도는 불순물(인, 비소 등 5족 원소)을 넣어 만든 반도체이고, P형 반도체는 전자가 부족한 불순물(붕소, 갈륨 등 3족 원소)을 넣어 만든 반도체예요. 이 둘을 붙이면 PN 접합이 되고, 여기서 다이오드, 트랜지스터, 그리고 모든 반도체 소자가 탄생해요.

일상의 비유로 이해하기

콘서트홀에 빈 좌석이 하나도 없다고 상상해보세요. 아무도 움직일 수 없어요 — 이게 순수한 실리콘(진성 반도체)이에요. 전자가 꽉 차 있어서 전류가 거의 안 흘러요.

여기서 "서 있는 관객 몇 명"을 추가하면(좌석보다 사람이 많으니까), 이 사람들은 자유롭게 통로를 돌아다닐 수 있어요. 이게 바로 N형 반도체 — 여분의 전자가 자유롭게 움직이면서 전류를 만들어요.

반대로, 좌석 몇 개를 비워두면, 앉아 있던 사람들이 빈자리로 옮겨 앉을 수 있어요. 빈 좌석이 마치 이동하는 것처럼 보이죠? 이 "빈 좌석"이 바로 정공(hole)이고, 이렇게 만든 게 P형 반도체예요.

왜 지금 주목받나요

N형과 P형은 1950년대부터 있었던 개념인데, 왜 2026년에 다시 주목받느냐고요? 세 가지 이유가 있어요.

첫째, AI 반도체의 미세공정 경쟁이 치열해지면서 도핑(불순물 주입) 기술의 정밀도가 원자 단위로 올라가고 있어요. 삼성전자와 TSMC가 2nm 이하 GAA(Gate-All-Around) 트랜지스터를 개발하는데, 이건 N형과 P형 영역을 나노미터 수준에서 정확히 제어해야 가능해요.

둘째, 차세대 P형 반도체 소재 개발이 활발해요. 한국전자통신연구원(ETRI)이 2024년에 텔레늄(Te) 기반 P형 반도체 소재를 개발했는데, 8K 240Hz 이상 초고해상도 디스플레이에 필수적인 기술이에요.

셋째, 전력반도체(파워 반도체) 시장이 전기차와 신재생에너지 확산으로 급성장하면서, SiC(탄화규소)나 GaN(질화갈륨) 같은 와이드 밴드갭 반도체에서의 N형/P형 도핑 기술이 새로운 투자 포인트가 되고 있어요.

---

2. 기술의 핵심 — 어떻게 작동하나요

기본 원리

실리콘(Si)은 4족 원소예요. 최외각 전자가 4개라서, 주변 실리콘 원자 4개와 각각 공유결합을 형성해요. 이 상태에서는 자유롭게 움직일 수 있는 전자가 거의 없어서 전류가 잘 안 흘러요.

여기에 5족 원소(인, 비소, 안티몬)를 넣으면? 전자가 5개니까 4개는 공유결합에 쓰이고 1개가 남아요. 이 여분의 전자가 자유전자가 되어 전류를 만들어요 — 이게 N형 반도체(Negative, 전자가 주 캐리어).

반대로 3족 원소(붕소, 갈륨, 인듐)를 넣으면? 전자가 3개니까 공유결합 하나가 비어요. 이 빈자리가 정공(hole)이 되고, 주변 전자가 이 빈자리로 이동하면서 정공이 마치 양(+)전하가 움직이는 것처럼 행동해요 — 이게 P형 반도체(Positive, 정공이 주 캐리어).

P형 반도체의 에너지 밴드 다이어그램 — 가전자대(Valence Band) 바로 위에 어셉터 준위가 형성되어 정공이 생성되는 원리 (출처: Wikimedia Commons)

이 밴드 다이어그램에서 핵심은 어셉터 준위(Acceptor Level)가 가전자대 바로 위에 위치한다는 점이에요. 전자가 이 준위로 올라가면 가전자대에 정공이 남고, 이 정공이 P형 반도체의 전류를 만드는 주역이 돼요.

단계별로 보기 — 반도체 칩이 만들어지는 과정에서 N형/P형의 역할

1단계: 웨이퍼 준비 — 고순도 실리콘 잉곳을 얇게 잘라 웨이퍼를 만들어요. 이 상태는 아직 진성 반도체예요.

2단계: 도핑(Doping) — 이온 주입(Ion Implantation) 장비로 특정 영역에 불순물 원자를 쏘아 넣어요. 어디에 N형을 만들고, 어디에 P형을 만들지를 마스크 패턴으로 정밀하게 제어해요.

3단계: PN 접합 형성 — N형 영역과 P형 영역이 만나는 접합면(Junction)에서 전자와 정공이 결합하며 공핍층(Depletion Layer)이 형성돼요. 이 공핍층이 전류의 흐름을 제어하는 "게이트" 역할을 해요.

4단계: 트랜지스터 완성 — MOSFET 기준으로, 소스(Source, N형) - 채널(P형) - 드레인(Drain, N형) 구조가 만들어져요. 게이트 전압을 걸면 채널에 전자가 모여 전류가 흘러요.

PN 접합의 평형 상태 — 접합면에서 전하 밀도, 전기장, 전위가 어떻게 분포하는지 보여주는 그래프 (출처: Wikimedia Commons)

이 그래프에서 핵심은 공핍층(Depletion Region) 부분이에요. N형과 P형이 만나는 경계에서 전자와 정공이 서로 상쇄되면서 전하가 없는 영역이 생기고, 여기서 내장 전기장이 형성돼요. 이 전기장이 바로 다이오드가 한쪽 방향으로만 전류를 흘려보내는 원리예요.

핵심 기술 요소

도핑 농도(Doping Concentration)

얼마나 많은 불순물을 넣느냐에 따라 반도체의 전기적 특성이 완전히 달라져요. 일반적으로 실리콘 원자 10억 개당 1개 정도의 불순물을 넣는데(농도 약 10^13-10^18/cm3), 이 미세한 차이가 저항, 전류 흐름, 스위칭 속도를 좌우해요.

이온 주입(Ion Implantation)

현대 반도체 공정에서 도핑의 핵심 장비예요. 불순물 이온을 전기장으로 가속해서 웨이퍼 표면에 쏘아 넣어요. 에너지(깊이)와 도즈(농도)를 정밀하게 제어할 수 있어서, nm 단위의 미세공정에 필수적이에요. 이 장비 시장만 해도 연간 $30억 (약 4.2조 원) 규모예요.

밴드갭(Band Gap)

가전자대와 전도대 사이의 에너지 차이예요. 실리콘은 1.12eV, SiC는 3.26eV, GaN은 3.4eV로, 밴드갭이 클수록 높은 전압과 온도에서 동작할 수 있어요. 전기차용 전력반도체에 SiC/GaN이 쓰이는 이유가 바로 이거예요.

이 도식에서 핵심은 밴드갭의 크기예요. 도체는 밴드갭이 없고(전자가 자유롭게 이동), 절연체는 밴드갭이 너무 커서 전자가 넘어갈 수 없어요. 반도체는 그 중간이라서 온도나 전압으로 전자의 이동을 제어할 수 있는 거예요.

캐리어 이동도(Carrier Mobility)

전자나 정공이 반도체 내에서 얼마나 빨리 움직이는지를 나타내요. 실리콘에서 전자 이동도는 약 1,400 cm2/Vs, 정공 이동도는 약 450 cm2/Vs로, 전자가 정공보다 약 3배 빨라요. 그래서 NMOS(N형 채널 트랜지스터)가 PMOS(P형 채널 트랜지스터)보다 같은 면적에서 더 빠른 거예요.

---

3. 시장 규모와 성장성

현재 시장 규모

2025년 기준 글로벌 반도체 시장은 약 $7,800억 (약 1,092조 원) 규모였어요. 2026년에는 WSTS(세계반도체무역통계기구) 기준으로 $9,750억 (약 1,365조 원)까지 성장할 것으로 전망돼요. 특히 메모리 반도체는 전년 대비 30%대 성장이 예상되는데, 이건 HBM을 중심으로 한 AI 수요 폭발 덕분이에요.

한국 반도체 시장은 글로벌 메모리 시장의 약 60% 이상을 삼성전자와 SK하이닉스가 점유하고 있어서, 사실상 한국이 이 시장의 핵심이에요.

향후 전망

글로벌 반도체 시장은 2024년 약 $6,270억에서 2030년 $1조 이상 (약 1,400조 원 이상)으로 성장할 전망이에요. 연평균 성장률(CAGR)은 약 8.6%예요. 특히 HBM 시장은 2028년에 2024년 전체 DRAM 시장을 넘어설 것이라는 관측도 나와요.

전력반도체(SiC/GaN) 시장은 CAGR 약 15-20%로 더 빠르게 성장 중이에요. 전기차 1대에 들어가는 전력반도체 금액이 내연기관차 대비 5-10배 많기 때문이에요.

섹터 밸류체인

반도체 밸류체인을 N형/P형 관점에서 보면 이렇게 정리돼요:

밸류체인 단계	핵심 활동	주요 기업	N형/P형 관련성
소재	실리콘 웨이퍼, 도핑 가스	신에쓰, SUMCO, SK실트론	고순도 실리콘 기판 제공
장비	이온 주입, 확산로	Applied Materials, 도쿄일렉트론	N형/P형 도핑 공정 장비
설계(Fabless)	회로 설계, 시뮬레이션	엔비디아, 퀄컴, AMD	트랜지스터 N/P 배치 설계
제조(Foundry)	웨이퍼 가공, 도핑 공정	TSMC, 삼성 파운드리	실제 N형/P형 영역 형성
패키징/테스트	칩 조립, 품질 검사	ASE, 앰코테크놀로지	소자 특성 검증

---

4. 글로벌 플레이어 — 지금 뜨는 기업들

글로벌 강자

TSMC (대만)

세계 최대 파운드리로, 글로벌 파운드리 시장 점유율 약 55-60%를 차지해요. 2nm GAA 공정에서 N형/P형 나노시트의 정밀 제어 기술을 선도하고 있어요. 2026년 매출 전망은 $1,000억 이상 (약 140조 원)이에요.

Applied Materials (미국)

반도체 장비 1위 기업으로, 이온 주입 장비와 CVD(화학기상증착) 장비에서 압도적이에요. 도핑 공정의 핵심 장비를 만드는 회사라서, N형/P형 반도체 제조의 물리적 인프라를 쥐고 있는 셈이에요.

인피니온 (독일)

SiC/GaN 전력반도체 분야 글로벌 1위예요. 전기차용 파워모듈에서 시장 점유율 약 30%를 차지해요. N형/P형 와이드 밴드갭 반도체의 실질적 상업화를 이끌고 있어요.

기업	주력 제품/기술	시장 점유율	최근 이슈
TSMC	파운드리 (2nm GAA)	파운드리 55-60%	미국 애리조나 팹 가동
Applied Materials	이온 주입/CVD 장비	반도체 장비 1위	GAA 공정 장비 수주 급증
인피니온	SiC/GaN 전력반도체	전력반도체 약 30%	말레이시아 SiC 팹 증설
울프스피드	SiC 웨이퍼/소자	SiC 웨이퍼 60%+	미국 정부 보조금 수령
엔비디아	AI 가속기 (GPU)	AI 칩 80%+	Blackwell GPU 풀가동

한국 기업

삼성전자

메모리 반도체 세계 1위(DRAM/NAND 모두)이자, 파운드리 2위예요. 2026년 영업이익 컨센서스는 약 34조 원이에요. 평택 P5 팹에 약 120조 원 규모의 투자를 진행 중이며, AI 반도체와 HBM 수요에 대응하고 있어요.

SK하이닉스

HBM 시장 점유율 약 50%로 세계 1위예요. 2026년 영업이익 컨센서스는 약 25조 원이에요. HBM4 개발에 박차를 가하고 있으며, 메모리 슈퍼사이클의 최대 수혜주로 꼽혀요. 두 회사 합산 영업이익이 약 59조 원으로, 반도체 슈퍼사이클의 위력을 보여주고 있어요.

SK실트론

실리콘 웨이퍼 전문기업으로, 글로벌 시장 점유율 약 15%를 차지해요. N형/P형 도핑의 기반이 되는 고순도 실리콘 웨이퍼를 공급하는 핵심 소재 기업이에요.

---

5. 최신 동향 (2025-2026년)

ETRI, 차세대 P형 반도체 소재 개발 성공

한국전자통신연구원(ETRI)이 텔레늄(Te) 기반 칼코지나이드계 P형 반도체 소재를 개발했어요. 기존 디스플레이에 쓰이던 N형 반도체(IGZO 등)만으로는 8K 240Hz 이상 초고해상도 디스플레이를 구현하기 어려웠는데, 이 P형 소재가 해결책이 될 수 있어요. 상온 증착이 가능하고 공정이 단순해서 양산 가능성도 높아요.

메모리 반도체 슈퍼사이클 본격화

2026년 메모리 반도체 시장은 전년 대비 85% 성장한 약 $4,021억 (약 563조 원)에 이를 전망이에요. DRAM은 101% 성장, NAND는 58% 성장이 예상돼요. AI 인프라 확산으로 HBM 수요가 폭발하고 있고, 지난 2년간의 보수적 증설 기조로 공급 병목이 지속되고 있어요.

삼성전자 120조 원 팹 투자 가속화

삼성전자가 평택 P5 팹2 착공을 기존 계획보다 앞당기기로 했어요. P5 팹1-2 전체 투자 규모가 약 120조 원에 이를 것으로 추산되며, AI 반도체와 HBM 수요 확대에 대응하기 위한 것이에요. 일부 고객과 3-5년 장기공급계약도 체결했어요.

반도체 스타트업 투자 사상 최대

2026년 1분기에만 80개 반도체 스타트업이 총 $84억 (약 11.8조 원)을 유치했어요. $1억 이상 메가 딜이 18건이나 나왔고, Rapidus와 Cerebras는 각각 $10억(약 1.4조 원) 라운드를 클로징했어요. 한국의 Point2 Technology는 엔비디아 벤처 캐피탈(NVentures)로부터 투자를 유치해 화제가 됐어요 — 한국 반도체 스타트업이 엔비디아 투자를 받은 최초 사례예요.

GAA 트랜지스터 경쟁 본격화

2nm 이하 공정에서 기존 FinFET을 대체할 GAA(Gate-All-Around) 트랜지스터 경쟁이 본격화되고 있어요. GAA에서는 나노시트 채널의 N형/P형 도핑을 원자 수준으로 제어해야 해서, 이온 주입 장비와 계측 장비의 정밀도가 차세대 반도체의 성패를 가르고 있어요.

---

6. 투자 관점 — VC 심사역이 알아야 할 것

투자 매력

N형/P형 반도체 기술은 반도체 산업 전체의 "원자재"와 같은 기초 기술이에요. 이 기초 기술 위에서 파생되는 투자 기회가 엄청나게 넓어요:

• SiC/GaN 전력반도체: 전기차 시장 성장과 직결. CAGR 15-20%
• 차세대 도핑 장비: GAA 공정 전환으로 새로운 장비 수요 발생
• P형 반도체 소재: 디스플레이, IoT, 웨어러블 분야의 차세대 소재
• 이온 주입/계측 스타트업: 원자 수준 정밀 도핑에 대한 수요 급증

지켜봐야 할 한국 스타트업

Point2 Technology — 엔비디아(NVentures), UMC Capital에서 투자를 받은 한국 반도체 스타트업. AI 칩 관련 기술로 주목받고 있어요.

Rebellions — AI 반도체 설계 스타트업으로, 2025-2026년에 $2.5억 (약 3,500억 원) 이상의 대규모 펀딩을 클로징했어요. KT, SK텔레콤 등 국내 통신사와 협력 중이에요.

파워마스터반도체 — SiC 전력반도체 국산화를 추진하는 스타트업으로, 전기차용 파워모듈 시장을 겨냥하고 있어요.

리스크 요인

미중 반도체 갈등 심화 — 미국의 대중 수출 규제가 반도체 장비/소재 공급망 전체에 영향을 미치고 있어요. 한국 기업들이 중국 매출 비중이 높은 만큼, 지정학적 리스크가 가장 큰 변수예요.

기술 세대교체 리스크 — FinFET에서 GAA로, Si에서 SiC/GaN으로의 전환 과정에서 기존 투자 자산이 빠르게 감가될 수 있어요. 설비 투자 타이밍이 중요해요.

경기 사이클 변동성 — 반도체는 슈퍼사이클과 다운사이클의 진폭이 커요. 2024년 저점에서 2026년 고점으로 올라가고 있지만, 2027-2028년에는 과잉 투자로 인한 조정 가능성도 있어요.

투자 시그널

• "장기공급계약 체결" 뉴스가 나오면 수요 확실성 확보의 신호. 삼성전자가 3-5년 장기계약을 체결한 것은 강한 긍정 시그널
• SiC/GaN 웨이퍼 가격 하락 — 원가 하락은 채택 가속화를 의미하므로, 관련 팹리스/모듈 기업에 주목
• 이온 주입 장비 수주 급증 — 새 팹 건설의 선행 지표. Applied Materials, 도쿄일렉트론의 수주잔고 확인
• 정부 보조금/인센티브 발표 — 미국 CHIPS Act, EU Chips Act, 한국 K-반도체 전략 등이 대규모 투자의 촉매

---

7. 한 줄 요약과 다음 학습

오늘의 한 줄 요약

실리콘에 5족 원소를 넣으면 N형(전자 과잉), 3족 원소를 넣으면 P형(정공 과잉)이 되고, 이 둘의 만남(PN 접합)이 $1조 반도체 산업의 모든 시작점이에요.

함께 보면 좋은 연관 주제

• PN 접합과 다이오드 — 오늘 배운 N형/P형이 실제로 만나면 어떤 일이 벌어지는지, 다이오드의 정류 원리
• MOSFET과 트랜지스터 — N형/P형 위에 게이트를 올려 스위칭 소자를 만드는 원리, CMOS의 탄생
• SiC/GaN 와이드 밴드갭 반도체 — 실리콘을 넘어선 차세대 전력반도체 소재, 전기차와 신재생에너지의 핵심

---

핵심 용어 정리

용어	영문	의미
N형 반도체	N-type Semiconductor	5족 원소를 도핑하여 자유전자가 다수 캐리어인 반도체
P형 반도체	P-type Semiconductor	3족 원소를 도핑하여 정공이 다수 캐리어인 반도체
도핑	Doping	순수 반도체에 불순물을 넣어 전기적 특성을 바꾸는 공정
정공	Hole	전자가 빠져나간 빈자리로, 양전하처럼 행동하는 가상 입자
PN 접합	PN Junction	N형과 P형 반도체가 만나 형성되는 접합면, 다이오드의 기본 구조
밴드갭	Band Gap	가전자대와 전도대 사이의 에너지 차이, 반도체 특성을 결정
이온 주입	Ion Implantation	불순물 이온을 가속해서 웨이퍼에 박아넣는 도핑 방법
HBM	High Bandwidth Memory	DRAM을 수직으로 적층하여 대역폭을 높인 고성능 메모리
GAA	Gate-All-Around	채널을 게이트가 전방위로 감싸는 차세대 트랜지스터 구조
SiC	Silicon Carbide	탄화규소, 와이드 밴드갭 반도체로 전력반도체에 사용

---
